Das neue hsbDesign 25 für Revit® und AutoCAD®

Wir bei hsbcad sind immer bestrebt, die Grenzen des Machbaren in Design, Fertigung und Montage im Bauwesen zu verschieben. Daher verbessern wir unsere Softwarelösungen laufend, um Sie einer vollständig realisierten BIM Vision näher zu bringen. Mit diesem Ziel vor Augen haben wir uns mit den jüngsten Trends, Branchenproblemen und Entwicklungen im Holzbau beschäftigt, um Ihnen nun das neue und verbesserte hsbDesign 25 zu präsentieren.

Falls Sie mit unserer hsbDesign-Plattform noch nicht vertraut sind, hier eine kurze Zusammenfassung.

hsbDesign wurde für Konstrukteure entwickelt, die eine flexible Lösung in Revit® oder AutoCAD® wünschen. Auf Basis dieser Plattform haben wir eine Palette vielseitiger Toolsets programmiert, die Redundanzen im Zusammenspiel von 2-D und 3-D beseitigen. Dadurch arbeiten unsere Anwender ohne Datenverlust und Änderungen werden in Echtzeit aktualisiert.

Im Folgenden finden Sie nur einige der hsbDesign-Funktionen, die unsere Kunden am meisten schätzen:

  • Es schafft eine zentrale, einheitliche Datenbasis („Single Source of Truth“), verbessert die Zusammenarbeit und reduziert Fehler.
  • Es vereinfacht die Kommunikation und erleichtert das Einhalten von Budget und Terminvorgaben.
  • Durch die Automatisierung von Prozessen können Sie sich auf das konzentrieren, was am Wichtigsten ist: Ihre Konstruktion.
  • Es ist beliebig anpassbar und bietet Ihnen vielfältige Gestaltungsmöglichkeiten.

hsbDesign wird regelmässig aktualisiert und verbessert. Außerdem ist hsbDesign mit den aktuellen Versionen für die neuesten Autodesk Versionen von AutoCAD® und Revit® verfügbar.

Nachdem Sie nun ein wenig mehr über hsbDesign wissen, lassen Sie uns die Erweiterungen in der neuesten Version hsbDesign 25 näher betrachten.

Was ist neu in hsbDesign 25?

Nach Monaten des Planens, Testens und Entwickelns freuen wir uns sehr, Ihnen die neueste Version von hsbDesign vorstellen zu können: hsbDesign 25.

In der neuesten Version wurde die Performance optimiert und hsbDesign um zusätzliche Funktionen erweitert. Zunächst stellen wir Ihnen die Neuerungen in hsbDesign 25 für Revit® vor, gefolgt von hsbDesign 25 für AutoCAD®.

hsbDesign 25 für Revit®

Das sind die Neuerungen von hsbDesign 25 für Revit®:

hsbDecke für Revit®

Mit dem hsbDecke-Toolset können Sie Revit®-Geschossdecken mit nur wenigen Klicks in Deckenelemente umwandeln und sparen so Zeit zwischen Genehmigungsplanung und Produktion. Benutzer haben die Möglichkeit, eine komplexe Detailbibliothek zu erstellen und Revit®-Decken automatisch in Deckenelemente umzuwandeln.

Mit hsbDecke können Sie zudem parametrische Definitionen für Rand- und Öffnungsdetails Deckenelementen zuweisen, die an Ihre jeweilige Bauweise angepasst sind und entsprechend Ihrer Fertigungskriterien automatisch eingefasst werden. Das beinhaltet auch detaillierte BIM-Produktionsunterlagen mit passenden, automatisch erstellten, bemaßten Plänen und Stücklisten, die bei der Montage vor Ort hilfreich sind.

Hier sind einige Funktionen von hsbDecke beschrieben:

  • Umwandlung von Revit® Geschossdecken in Deckenelemente mit nur wenigen Klicks.
  • Erstellen einer eigenen Detailbibliothek, die zu Ihrer Bauweise passt.
  • Bearbeiten, Teilen und Bestimmen der Ausrichtung von Deckenelementen.
  • Persist Technology - Verhindert das Verlieren von manuellen Bearbeitungen bei Änderungen.
  • Erstellen nutzerspezifischer Decken/Decken- und Wand/Decken-Verbindungen.
  • Einrichten automatischer Validierungen, um über etwaige Fehler informiert zu werden.
  •  Erstellen aller erforderlicher Maschinendaten und Stücklisten für Ihre Bauvorhaben.

Zudem ist hsbDecke auch mit hsbFlex-Werkzeugen wie Durchbrüche, Verblockungen und Hebemittel kompatibel, was eine noch höhere Planungsflexibilität ermöglicht.

hsbWand für Revit®

Wir haben auch spannende Verbesserungen an hsbWand für Revit® vorgenommen.

Neue Funktionen des Element Editors

Zu den Neuerungen im Element Editor gehören: Hinzufügen einer Drehachse, Verwendung eines Winkelparameters sowie der Gebrauch eines Inventarelements aus einem anderen Element. Das folgende Video verdeutlicht die Funktionen.

Neue Import- und Exportfunktion

Mit den neuen Import- und Exportfunktionen können Sie Elemente von einem Projekt in ein anderes verschieben. Bitte klicken Sie auf das Video unten, um das Feature kennenzulernen, oder besuchen Sie die hsbacademy für weitere Informationen.

Neue Funktionen für verknüpfte Revit-Dateien

Der neue „Linked Files“-Befehl ermöglicht es Ihnen, Dateien zu verknüpfen, während Sie Ihre Elemente einrichten und Ihre gerahmten Elemente, wie im Video unten gezeigt, erstellen.

Eine neue Funktion "Profile"

Mit „Profile“ lassen sich Autodesk Revit® Profile mit dem Element Editor verwenden, etwa um mit Stahlprofilen zu arbeiten. Das nachfolgende Video zeigt Ihnen die Funktionsweise genauer.

hsbDesign 25 for AutoCAD®

Wechseln wir zu AutoCAD®. Hier sind nur einige der neuen, aufregenden Funktionen und Upgrades, die wir in hsbDesign 25 implementiert haben:

Allgemeine Upgrades

Neue einzigartige GUID

In hsbDesign 25 wurde für jedes Objekt innerhalb der Zeichnung ein eindeutiger Bezeichner hinzugefügt. Diese GUID kann verwendet werden:

  • um die einzelnen Objekte in der Zeichnung zu identifizieren
  • bei Exporten wie z.B. Hundegger BVX

Die einzigartige GUID ist in der Eigenschaftsliste sichtbar, sobald Sie ein Objekt ausgewählt haben. Die in den hsbEinstellungen vergebene GUID wird auch in unserer Cloudplattform hsbShare verwendet. Auf diese Weise ist die GUID mit der Zeichnung verknüpft, wodurch Aktionen wie die QR-Code-Suche möglich werden.

Upgrade der Kollisionskontrolle

Bei der Kollisionskontrolle haben Sie nun die Möglichkeit, die sich überschneidenden Stäbe zu teilen, wie unten gezeigt.

Stäbe teilen

Upgrade der Werkzeugbeschreibung

Mittels Formatierung können Sie jetzt jedem Werkzeug eine Beschreibung geben. Diese kann in der CNC-Software, wie unten abgebildet, angezeigt werden.

Adding a description to a tool

BSP-Panel Upgrade

Es wurde eine neue Eigenschaft „Seite wechseln“ hinzugefügt, mit der Sie die Referenzseite eines Panels wechseln können (siehe Abbildung unten).

Eigenschaft "Flip Side" in hsbDesign25

Upgrade des Estiframe-Exports

Der Estiframe-Export unterstützt jetzt Verbindungsmittel. TSL-Werkzeuge mit 3D-Darstellung und angehängten Verbindungsmittel-Daten werden zur Anzeige und Markierung verfügbar sein.

"Free Profile" Upgrade

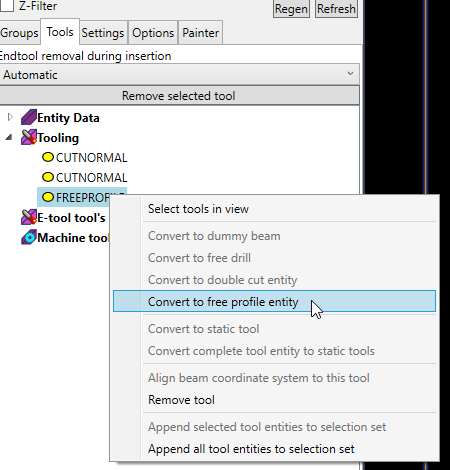

Es ist nun möglich, das Werkzeug "Free Profile" in ein freies Profil umzuwandeln, dadurch wird das statische Werkzeug in ein dynamisches Werkzeug umgewandelt.

Umwandeln in ein freies Profil

Neue Validierungsfunktionen und Erweiterungen

  • Alle Dropdown-Optionslisten für Erweiterungen und Validierungen wurden übersetzt.
  • Zu jeder Validierung können nun benutzerdefinierte Beschreibungen hinzugefügt werden, die es ermöglichen:
  1. Unterscheidungen der Ergebnisse von gleichnamigen Validierungen.
  2. Unterschiede im Modell zu überprüfen.

Ferner haben Sie die Möglichkeit, wie unten dargestellt, Gruppenbeschreibungen hinzuzufügen:

Validierungsmanager - benutzerdefinierte Beschreibungen

Wir haben auch einige neue Standardvalidierungen hinzugefügt, darunter:

  • Auto-Tag-Elemententitäten
  • Plattenstöße an Öffnungen
  • Master-Panel-Kompatibilitätscheck
  • Elementreplikat enthält gültige Daten
  • Nagelabstand ist gültig
  • Nagellinie ist auf zugrundeliegende Konstruktion zu prüfen
  • Modullänge und -breite ist gültig
  • Schwelle und Rähm prüfen
  • Rahmenlänge und Breite ist gültig

Nicht zuletzt wurden einige der bestehenden Validierungen verbessert, darunter:

  • Stäbe finden, die möglicherweise zu einem Modul gehören
  • Stababstand ist gültig
  • Markieren Sie GenBeams in Zonen

Weitere Informationen zu den neuen Validierungen und Verbesserungen sind in der hsbacademy verfügbar.

hsbExporter Upgrades

  • Die BTLx-Exportschnittstelle unterstützt jetzt sowohl die V1.1, als auch die V2.0-Version von BTLx.
  • Mit der Nailing Extension können Sie Plattenbereiche auf Stäbe außerhalb des Stabbereichs nageln (wie z.B. die Latten, die teilweise außerhalb des Randbalkens liegen, siehe unten).
Nageln von Plattenzonen auf Balken außerhalb des Balkenbereichs
  • Der DXF-Elemente-Exporter wurde verbessert, um Öffnungen in der DXF-Elementkontur zu berücksichtigen.
  • Der Extension Group Manager wurde um einen neuen Befehl zum Kopieren einer Erweiterungsgruppe erweitert.
Kopieren von Gruppen im Extension Group Manager

Dank eines weiteren neuen Upgrades wird eine Standard-Exportgruppe für den Multi Element Composer erstellt, falls noch keine existiert. Außerdem können Sie im Multi Element Composer– ergänzend zur bereits vorhandenen Maximum- und Minimum-Tischlänge– die maximale und minimale Tischbreite festlegen.

Wir haben auch einige neue Erweiterungen hinzugefügt, darunter "Balken ausrichten" und einen "Öffnungsfilter", wie unten dargestellt. Weitere Einzelheiten zu diesen neuen Erweiterungen finden Sie in der hsbacademy.

  • Balken ausrichten
Die neue Erweiterung "Balken ausrichten"
  • Öffnungsfilter
Die neue Erweiterung 'Öffnungsfilter'

Und schließlich hat auch der Excel Report Designer einige Verbesserungen erfahren. Mithilfe der Export-Funktion im Excel Report Designer können nun Abschnittswinkel von Stäben mit ausgegeben werden.

hsbExcel Report Designer - Autovervollständigung und Syntaxhervorhebung

TSL-Werkzeug Upgrades

In der neuen Version stehen viele neue dynamische TSL-Werkzeuge zu Verfügung:

  • hsbJunctionScrew
  • hsbBracing
  • Dimline
  • hsbMark_LineOrGrid
  • hsbCLT-Tape
  • hsbDoveTail

Einzelheiten zu den Werkzeugen finden Sie in der hsbacademy . Zusätzlich haben wir Verbesserungen an diesen bestehenden Werkzeugen vorgenommen:

  • instaCombination
  • instaConduit
  • instaCell
  • genericHanger
  • hsbSheetDistribution
  • hsbGrainDirection
  • hsbInsulation
  • hsbElementInsolation
  • hsbViewTag
  • Simpson StrongTie-Anker
  • hsbCreateSolePlate
  • hsbCLT-Freeprofile
  • hsbCLT-MasterpanelManager
  • PivotSchedule
  • hsbCreateMulitpleStuds
  • hsbAcisExport
  • ErectionSequence
  • hsbCLT-Presorter
  • HSB_E-Identifikation & Marking
  • hsbCLT-Lifter

In der hsbacademy finden Sie weitere Einzelheiten zu den oben genannten TSL-Werkzeugen.

Lizenzierung und Aktualisierung

  • Für die Aktualisierung und Lizenzierung von hsbDesign-Komponenten wurde eine neue "Support Tools Application" erstellt.
  • Für die Support Tools, die Ihre Lizenz für den hsbExporter steuern, wurde ein eigenes Verknüpfungssymbol erstellt.
  • Die Datenschutzbestimmungen wurden aktualisiert und in Myhsbcad eingefügt.
  • Die Update-Erinnerung, die Benutzer beim Start erhalten, ist jetzt standardmäßig auf 14 Tage eingestellt.
  • Die Nutzer haben nun die Möglichkeit, diese Aktualisierungserinnerung auf "Nie" zu setzen, d. h. sie auszuschalten.

Starten Sie noch heute!

Um mit hsbDesign 25 für Revit® und AutoCAD® zu starten, loggen Sie sich in Ihren Myhsbcad-Account ein und laden Sie die Setup-Datei aus dem Download-Bereich herunter. Weitere Details zu hsbDesign für Revit® und hsbDesign für AutoCAD® finden Sie auch in der hsbacademy .
